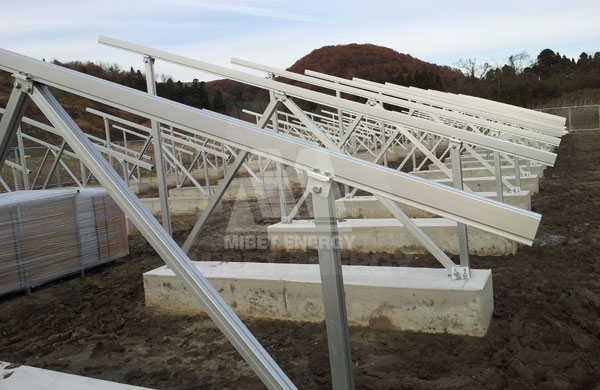

光伏支架是為了固定太陽能面板而設計的特殊支架。光伏支架結構必須牢固可靠，能承受如大氣侵蝕，風荷載和其他外部效應。它應具有安全可靠的安裝，能以最小的安裝成本達到最大的使用效果，幾乎免維護。今天貴州光伏生產廠家對幾種光伏支架進行多方面的對比。



鋁型材制作的光伏支架鋼材與鋁材的比較和選擇材料強度方面，支架一般采用Q235B鋼材與鋁合金擠壓型材6063，一般在強風地區、跨度比較大等情況下鋼材優于鋁合金型材。

一、撓度變形方面

結構的撓度變形與型材的形狀尺寸、彈性模量(材料固有的一個參數)有關系，與材料的強度沒有直接聯系。在同等條件下，鋁合金型材變形量是鋼材的2.9倍，重量是鋼材的35%，造價方面在同等重量下，鋁材是鋼材的3倍。所以一般在強風地區、跨度比較大、造價方面等條件鋼材優于鋁合金型材。

二、防腐蝕方面

目前支架主要的防腐蝕方式鋼材采用熱浸鍍鋅55-80μm，鋁合金采用陽極氧化5-10μm。鋁合金在大氣環境下，處于鈍化區，其表面形成一層致密的氧化膜，阻礙了活性鋁基體表面與周圍大氣相接觸，故具有非常好的耐腐蝕性，且腐蝕速率隨時間的延長而減小。

鋼材在普通條件下(C1-C4類環境)，80μm鍍鋅厚度能保證使用20年以上，但在高濕度工業區或高鹽度海濱甚至溫帶海水里則腐蝕速度加快，鍍鋅量需要100μm，以上并且需要每年定期維護。

在防腐蝕方面鋁制地面光伏支架遠遠優異于鋼材，貴州光伏生產廠家在其他方面對比如下：

(1) 外觀

鋁合金型材有很多種表面處理方式，如陽極氧化、化學拋光、氟碳噴涂、電泳涂漆等。外表美觀并能適應各種強腐蝕作用的環境。鋼材則一般采用熱浸鍍鋅、表面噴涂、油漆涂層等方式，外觀差于鋁合金型材，在防腐蝕方面也差于鋁型材。

(2) 截面多樣性

鋁合金型材一般加工方式有擠壓、鑄造、折彎、沖壓等方式。擠壓生產是目前主流生產方式，通過開擠壓模的方式，可以達到生產出任意任意截面型材，并且生產速度比較快。

鋼材則一般采用輥壓、鑄造、折彎、沖壓等方式。目前輥壓是生產冷彎型鋼的主流生產方式，截面則需要通過輥壓輪組來調節，但一般機器定型后只能生產同類產品，而截面形狀無法改變，如C型鋼、Z型鋼等截面。輥壓生產方式則比較固定，生產速度比較快。

三、材料的回收

鋼結構的維護成本每年增長3%，而鋁結構的支架幾乎不需要任何的保養與維護，且鋁材在30年后依然有65%的回收率，鋁價格每年預計上漲3%，鋼結構在30年后基本上就是一堆廢鐵，無回收價值。

四、綜合性能對比

(1) 鋁合金型材質量輕、外表美觀、防腐蝕性能極佳，一般用于對承重有要求的家庭屋頂電站、強腐蝕環境。

(2) 鋼材強度高、承受荷載時撓度變形小，一般用于普通電站或用于受力比較大的部件。

(3) 造價方面：一般情況下，基本風壓在0.6kN/m2，跨度在2m以下，鋁合金支架造價為鋼結構支架的1.3-1.5倍。在小跨度體系中，(如彩鋼板屋頂)鋁合金支架與鋼結構支架造價相差比較小，并且在重量方面鋁合金比鋼支架要輕很多，通過對比貴州光伏生產廠家認為適合用于家庭屋頂電站。

光伏支架作為光伏電站重要的組成部分，它承載著光伏電站的發電主體。支架的選擇直接影響著光伏組件的運行安全、破損率及建設投資，選擇合適的貴州光伏生產廠家可以降低工程造價，也會減少后期養護成本。
