純正弦波逆變器是一種常見的逆變器，它由逆變橋、控制邏輯和濾波電路組成。純正弦波逆變器廣泛的使用在工業電子技術、半導體器件技術上面。今天我們詳細講下純正弦波逆變器是什么？有哪些特點和功能？

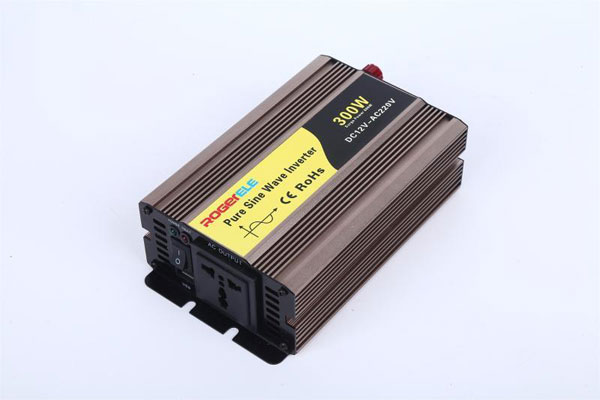

一、純正弦波逆變器是什么

逆變器可以按照它的輸出波形進行分類，分為方波逆變器、修正波逆變器和正弦波逆變器，因此正弦波逆變器的定義就是輸出波形為正弦波的逆變器。

純正弦波逆變器是逆變器的一種，是將直流電轉化為交流電的電能變換裝置，通過功率半導體器件按照特定規律的導通與關斷來完成逆變任務。由于ACDC轉化器或電源適配器將220V交流電整流變成直流電來使用，而逆變器的作用與此相反，因此而得名。



二、純正弦波逆變器的工作原理

我們常見的純正弦波逆變器在轉換電流的時候，會將直流電壓分為兩種模式。一個主要是給前級IC提供電能產生上千赫茲電流的控制信號，另外一個則是會分到前級的功率管之中。由控制信號推動功率管不斷開關使高頻變壓器初級產生低壓的高頻交流電。

這個時候的交流電特點是電壓低，但頻率較高。主要的目前就是為了能夠是的變壓器的后級能夠產生較高的電壓。而這些交流電會在高頻電壓器的幫助下輸出高頻率的交流電之后，通過快速恢復二極管全橋整流輸出一個高頻的幾百伏特直流電到后級功率管，再由后級IC產生50HZ左右的控制信號來控制后級的功率管工作然后輸出220V50HZ的交流電，從而更好地保護電路。

三、純正弦波逆變器的優點

其優點是輸出波形好，失真度很低，且其輸出波形與市電電網的交流電波形基本一致，實際上優良的正弦波逆變器提供的交流電比電網的質量更高。正弦波逆變器對收音機和通訊設備及精密設備的干擾小，噪聲低，負載適應能力強，能滿足所有交流負載的應用，而且整機效率較高；它的缺點是線路和相對修正波逆變器復雜，對控制芯片和維修技術的要求高，價格較貴。

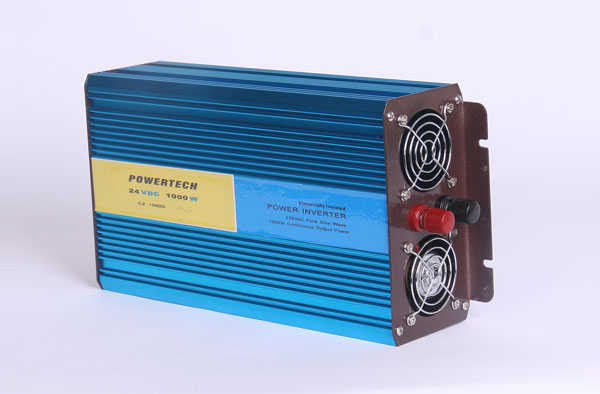

四、純正弦波逆變器的特點

通過純正弦波逆變器輸出的波形好，并且失真度也比較低。除此之外，輸出的波形與電網產生的交流電波形基本上是一樣的。但是通過純正弦波逆變器輸出的交流電質量會比電網提供的要好很多。

純正弦波逆變器對收音機和通訊設備及精密設備的干擾小，噪聲低，負載適應能力強，能滿足所有交流負載的應用，而且整機效率較高。不存在電網中的電磁污染，簡單來說就是運用范圍廣，負載能力強，穩定性出色，能提供與平常家用相同的交流電。在滿足功率的情況下，幾乎能夠帶動任何種類的電器。

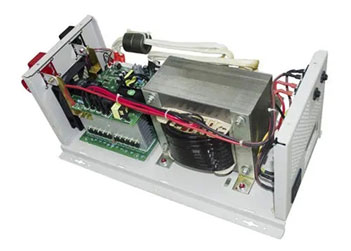

五、純正弦波逆變器的功能

1、逆變輸出功能：在打開前面板的“逆變開關(IVT SWITCH)”后，逆變器即將蓄電池的直流電能轉化成純正弦波交流電，由后面板的“交流輸出(AC OUTPUT)”輸出。

2、自動穩壓功能：當蓄電池組電壓在電壓欠壓點和過壓點之間波動，負載在額定功率之內變化時，設備能自動穩壓輸出。 過壓保護功能：當蓄電池電壓大于“過壓點”時，設備將自動切斷逆變輸出，前面板液晶顯示“過壓” ，同時蜂鳴器發出十秒的報警聲。待電壓下降到“過壓恢復點”時，逆變恢復工作。

3、欠壓保護功能：當蓄電池電壓低于“欠壓點”時，為了避免過放電而損壞蓄電池，設備將自動切斷逆變輸出。此時，前面板液晶顯示“欠壓” ，同時蜂鳴器發出十秒的報警聲。待電壓上升到“欠壓恢復點”時，逆變恢復工作；如選有切換裝置，欠壓時自動切換到市電輸出。

4、過載保護功能： 如果交流輸出功率超過額定功率時， 設備將自動切斷逆變輸出， 前面板液晶顯示 “過載” ，同時，蜂鳴器發出十秒的報警聲。 關閉前面板的“逆變開關(IVT SWITCH)”，過載顯示消失。如需重新開機，則必須檢查確認負載在允許范圍內，然后再打開“逆變開關(IVT SWITCH)” ，恢復逆變輸出。

5、短路保護功能：如果交流輸出回路發生短路，設備將自動切斷逆變輸出，前面板液晶顯示“過載” ，同時，蜂鳴器發出十秒的報警聲。 關閉前面板的“逆變開關(IVT SWITCH)”，過載顯示消失。如需重新開機，則必須檢查確認輸出線路正常后，再打開“逆變開關(IVT SWITCH)” ，恢復逆變輸出。

6、過熱保護功能： 如果機箱內部控制部分的溫度過高， 設備將自動切斷逆變輸出， 前面板液晶顯示“過熱” ，同時，蜂鳴器發出十秒的報警聲。在溫度恢復到正常值后，恢復逆變輸出。

7、蓄電池反接保護功能：設備具有完善的蓄電池反接保護功能，如蓄電池正負極性接反，機箱內的保險絲將自動熔斷，以避免損壞蓄電池和設備，但仍嚴禁蓄電池反接。

8、可選市電切換功能：如選擇市電切換功能，則在蓄電池欠壓或逆變出現故障的狀態下，設備可將負載自動切換到市電供電，從而保障了系統的供電穩定性。在逆變正常工作后，又會自動切換到逆變供電。

五、正弦波逆變器的應用領域

1、新能源利用：新能源從廣義上來說指太陽能,它包括風能、水的勢能、化學能等。新的能源如太陽能、風能將成為主要能源。這些新能源通常用半導體材料制成的光伏電池收集，運用一定的科學技術手段轉化成人們需要的各種各樣的電能，逆變技術就是其中的關鍵技術之一。

2、消除市電諧波污染：對諧波污染的有效管理不僅能夠提高用電設備運行質量和能源節約，而且關系到國民用電安全的問題。通過對市電整流后利用現代逆變技術再轉換為市電標準，可以凈化市電的諧波污染，保護用電設備和用戶安全。

3、逆變器是小型風力發電系統中重要的組成部分，它承擔將直流電轉換成交流電為負載供電的任務。

4、其他應用領域：逆變器還廣泛應用于其他多個領域,如交流電動機變速調速、電動機制動再生能源回饋、不間斷電源系統、感應加熱、弧焊電源、變頻電源等。



寫在結尾：關于純正弦波逆變器的原理、特點、功能等相關內容就分享到這里了，還想了解更多有關光伏行業的知識，可以持續關注邁貝特。
