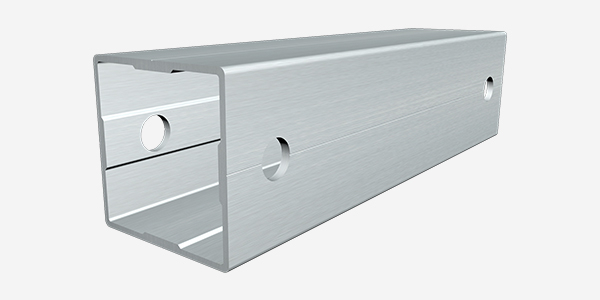

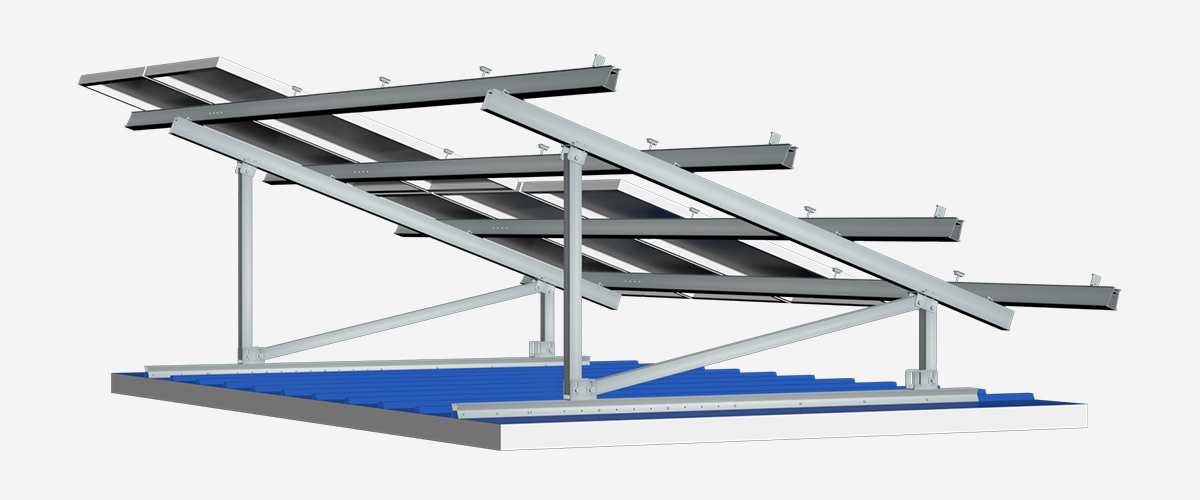

MRac 彩鋼瓦太陽能支架系統 PGT4 適用于不同彩鋼瓦屋面光伏電站的安裝。經過優化的方管支架與縱梁結構，可提升結構支撐強度及支架系統的整體穩定性，有較強的抗風雪能力。支架系統可對前后、左右及上下方向進行調節，方便固定在最佳照射角度，讓電池板產生最大電能輸出。
1、卡塊及卡槽采用對稱式設計，安裝時無方向性的要求，更加便捷；
2、底部固定使用彩鋼瓦夾具，可保證系統的穩固性；
3、安裝零配件少，已高度預安裝，無需任何現場切割，減少現場施工難度及時間；
4、現場靈活調節，可實現垂直、東西、西南、南北調整。
技術參數 | |
安裝地點 | 彩鋼瓦屋面 |
安裝角度 | 0-30° |
風荷載 | 60m/s |
雪荷載 | 1.6KN/㎡ |
適用組件類型 | 有框，無框 |
組件排版方式 | 橫向，豎向 |
設計標準 | AS/NZS 1170，DIN 1055，JIS C8955：2017， |
International Building Code：IBC 2009, | |
California Building Code：CBC 2010； | |
支架材質 | AL6005-T5 (表面陽極氧化) |
緊固件材質 | 鋅鎳合金&不銹鋼SUS304 |
零配件材質 | AL6005-T5 (表面陽極氧化) |
支架顏色 | 自然銀色或根據客戶要求著色 |
系統質保 | 10年 |
